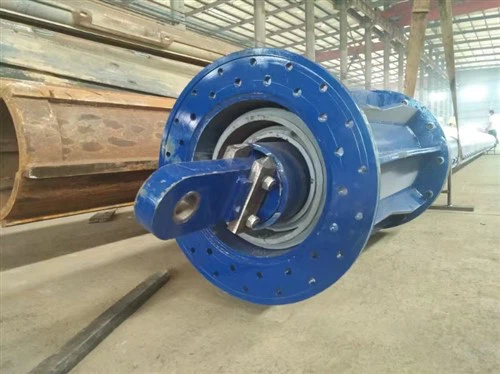

「フリクションケリーバー – 積み上げプロジェクトをレベルアップ」

深層基礎エンジニアリングの分野では、適切な機器を選択することが重要です。当社のフリクションケリーバーは、最も困難な建設環境や複雑な地質条件に対処できるように設計されており、比類のないパフォーマンスと信頼性を提供します。

製品のハイライト:

適応性のある設計: モジュラー設計により、長さと直径を簡単に調整できるため、さまざまなプロジェクトの要件に対応し、運用効率が大幅に向上します。

優れた摩擦能力: 高度な摩擦材料と技術で設計された当社のケリーバーは、さまざまな土壌条件下で最適なパフォーマンスを保証し、杭の安定性と耐荷重能力を強化します。

耐久性のある構造: 高張力鋼で作られ、精密に作られた当社のケリーバーは、高いトルクと圧力に耐え、厳しい条件下でも完全性と耐久性を維持します。

簡単なメンテナンス: 革新的な接続および分解メカニズムを備えた当社のケリーバーは、日常的なメンテナンスとトラブルシューティングを簡素化し、ダウンタイムとメンテナンスコストを削減します。

理想的な用途

オフショアおよびオンショアプロジェクト: 基礎の安定性と安全性を保証します。

橋の基礎: さまざまな橋の基礎プロジェクトに最適で、堅牢で信頼性の高いサポートを提供します。

海洋建設: 複雑な水中の地質条件でも非常に優れた性能を発揮し、港や埠頭の建設に最適です。

フリクションケリーバーインデックス

モデル	掘削深さ(m)	A(mm)	B(mm)	D(mm)	総重量(T)
5セクション摩擦φ377-5*10m	45	10190	46700	11400	5.08
5セクション摩擦φ377-5*12m	55	12190	56700	13400	6.10
5セクション摩擦φ406-5*13m	58	13075	60800	14570	8.02
5セクション摩擦φ406-5*15m	68	15075	70800	16570	9.27
5セクション摩擦φ445-5*13m	58	13075	60800	14570	9.79
5セクション摩擦φ445-5*15m	68	15075	70800	16570	11.30
5セクション摩擦φ419-5*13m	58	13075	60800	14570	8.98
5セクション摩擦φ419-5*15m	68	15075	70800	16570	10.17
5セクション摩擦φ470-5*13m	58	13075	60800	14570	11.05
5セクション摩擦φ470-5*15m	68	15075	70800	16570	12.75
6セクション摩擦φ508-6*13m	68	13075	60800	14580	12.7
6セクション摩擦φ508-6*15m	81	15075	70800	16580	14.65
6セクション摩擦φ580-6*18m	99	18050	98000	19750	20.54
6セクション摩擦φ580-6*20m	110	20050	110000	21750	22.82
5セクション摩擦φ530-5*16m	72	16050	88000	17750	15.30
5セクション摩擦φ530-5*18m	82	18050	98000	19750	17.21
6セクション摩擦φ630-6*20m	110	20050	113300	21700	25.89
6セクション摩擦φ630-6*24m	130	24050	137300	25700	31.07
その他のタイプもお客様のご要望に応じて製作可能です。

ケリーバーの特徴は何ですか?

ケリーバーには、次のような多くの標準機能が備わっています。

· 2-要素から6-要素への杭打ち用伸縮式ケリーバー

・水深10m～110mの範囲

・伝達トルク能力80kNm～500kNm

・連動ケリーバーとフリクションケリーバーの両方

・高品質継目無鋼管

・6つのカムとドライブリブ

・ケリーバーをケリースイベルに接続するために使用されるトップフランジ

· 上部および/または下部スプリングショックアブソーバー

・穴あけ工具を接続するための角型ケリーボックス

・トルクとクラウドフォースをケリーバーに伝えるドライブパイプ

掘削リグ用のケリーバーを選択するときは、堅牢な機械的特性を備えた高品質の鋼で作られたバーを探すことが重要です。新品ケリーバーを購入する場合でも、中古ケリーバーを購入する場合でも、信頼性と耐久性を保証するために、原産地証明と品質証明書が付属しているものを選択することをお勧めします。さらに、すべてのケリーバーには、動作中に発生する高周波音を最小限に抑えるのに役立つ減衰ノイズシステムを装備することができます。このシステムでは、ケリーバーの外側に吸音材を塗布し、スチールメッキで保護しています。

ケリーバーはどのように機能しますか?

1. 構造と機能
ケリーバーは、相互にスライドできる複数の伸縮式セグメントで構成されています。これらのセクションの数は通常 3 ～ 5 であり、穴あけが進むにつれてバーが伸びることができます。ケリーバーには主に 2 つのタイプがあります。
・フリクションケリーバー：セグメント間の摩擦を利用してトルクを伝達します。

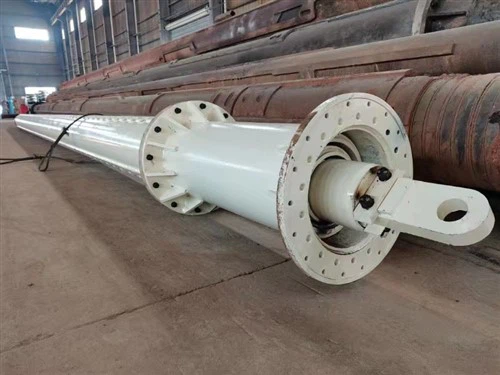

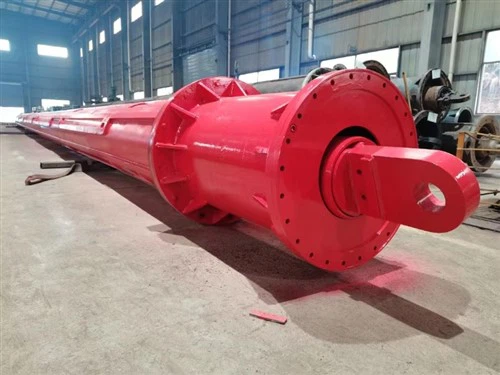

-インターロッキングケリーバー：メカニカルコネクタを採用してセグメントをしっかりとロックし、より高いトルク容量を提供します。

2. 運用プロセス
-トルク伝達: 掘削リグの回転ドライブはケリーバーを回転させ、この回転力をその長さ方向に沿って取り付けられた掘削ツールに伝達します。この回転により、工具は地面に突き刺さって切断することができます。
- 伸縮: ドリルが地面の奥深くに進むと、ケリーバーのセクションが拡張して穴あけ工具との接続を維持します。ドリルツールを引き抜く必要がある場合、ケリーバーはセクションごとに後退し、ツールをボアホールから持ち上げます。
- 垂直荷重の適用: ケリーバーは垂直荷重をリグからドリルツールに伝達する役割も果たし、硬い材料や密度の高い材料を貫通するツールの能力を高めます。

3.穴あけ加工
- 穴あけの開始: ケリーバーは完全に収縮した状態で開始されます。穴あけが開始されると、バーが回転して伸び、工具が地面に打ち込まれます。
- ボアホールを深くする: ボアホールが深くなるにつれて、ケリーバーは伸び続け、掘削プロセス全体を通じて一貫したトルクと圧力の適用を保証します。
- ツールの引き出し: 希望の深さに達した場合、またはツールを空にするか交換する必要がある場合、ケリーバーが後退し、ツールを穴から持ち上げます。
- **サイクルの繰り返し**: ボーリング孔が必要な深さまで完了するまで、必要に応じてケリーバーを伸縮させながら、このサイクルが繰り返されます。

4. まとめ
ケリーバーは、穴あけ作業に不可欠なコンポーネントであり、正確かつ効率的な深穴穴あけを可能にします。伸縮自在の拡張機能と堅牢なトルクおよび荷重伝達機能を組み合わせることで、幅広い地質条件にわたって効果的に掘削を実行できるようになります。

なぜ私たちに注文するのですか?

1. 当社は中国の最高のケリーバーメーカーであり、お客様に 1 年間の保証を提供します。当社の原材料の細心の注意管理と多層および多段階の精密溶接の遵守により、ケリーバー製造のあらゆる側面が厳格な品質基準と監視システムに準拠し、100% 優れた品質が保証されます。

2. 角頭、駆動キー、ロック用凹部などのケリーバーの重要な部品は、輸入鋼材を使用し、特殊な熱処理と表面強化方法を経て製造されています。これらのコンポーネントは、並外れた降伏強さ、摩耗、衝撃、ひずみに対する耐性、並外れた溶接特性、耐腐食性を示すだけでなく、硬岩、大径、超深層の建設におけるケリーバーの高度な信頼性要件も満たします。山。当社には、一流の製品を提供することに尽力する、非常に専門的な研究開発および生産チームがあります。

3. 当社のケリーバーは、国内外の大手鉄鋼会社が製造した厳選された材質の鋼管を使用しています。従来品と比較して降伏強度と寿命が3倍以上向上し、硬岩や多様な地層への掘削という厳しい要求に応えます。

4. 当社チームの中核となる研究開発、加工、生産スタッフは全員、この分野の著名な企業出身であり、ケリーバーの設計と製造において10年以上の経験を持っています。その結果、当社は国内および世界の回転掘削リグのほぼすべての有名ブランドにカスタムメイドのケリーバーと技術サービスを提供することができました。
