ハイパードリルはボアパイルロックを提供します掘削バケット回転式掘削リグ用の直径600mmから2500mmのサイズ。

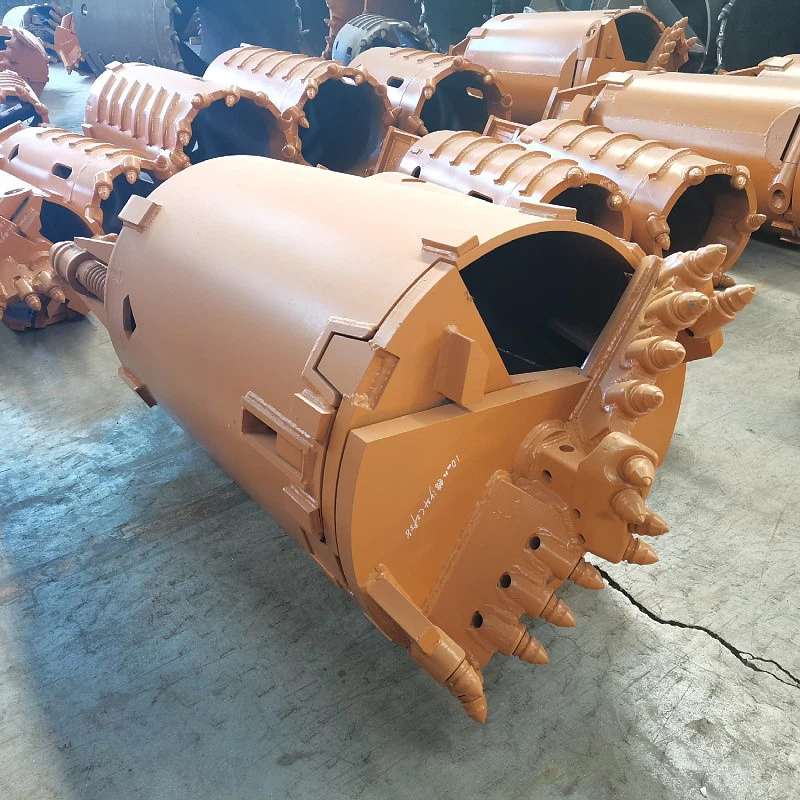

削岩バケット

シングルカット削岩バケット/ダブルカット削岩バケット

この装置は、岩石の破壊と掘削を効率的に行うために設計されています。硬い岩層を高速かつ正確に貫通できるため、掘削速度の向上が可能になります。ドリリングバケットを使用すると、正確な穴あけが容易になり、穴あけ穴の寸法と直角度がエンジニアリング仕様に準拠することが保証されます。

特徴：

円筒バレルまたは円錐バレル（オプション）。

全体の通気孔。

摩耗保護のための硬化ストリップ。

ダブルカットまたはシングルカット（オプション）

ケリーボックス 130mm、150mm、200mm、250mm (オプション)。

主な用途:

この製品は、非常に密度の高い砂や砂利、柔らかい岩や粗い砂利に適しています。

ロータリーリグ岩盤掘削バケット

穴あけ径	シェルの長さ	シェル径	シェルの厚さ	アッパープレートの思考	底板の思考	歯番号
mm	mm	mm	mm	mm	mm	いいえ
Φ600	1200	550	16	40	50	6
Φ700	1200	600	20	40	50	8
Φ800	1200	700	20	40	50	9
Φ900	1200	800	20	40	50	11
Φ1000	1200	900	20	40	50	13
Φ1100	1200	1000	20	40	50	15
Φ1200	1200	1100	20	40	50	16
Φ1300	1200	1200	20	40	50	18
Φ1400	1200	1300	20	40	50	18
Φ1500	1200	1400	20	40	50	20
Φ1600	1200	1500	20	40	50	22
Φ1700	1000	1600	20	40	50	24
Φ1800	1000	1700	20	40	50	26
Φ1900	1000	1800	20	40	50	26
Φ2000	800	1900	20	40	50	30
Φ2100	800	2000	20	40	50	30
Φ2200	800	2100	20	40	50	31
Φ2300	800	2200	20	40	50	32
Φ2400	800	2300	20	40	50	34
Φ2500	800	2400	20	40	50	34
※その他のサイズもお客様のご要望に応じてカスタマイズ可能です

使用手順:

ロータリーリグ削岩バケットは、土木工学および岩石工学の効率的なツールとして、基礎工事の建設に広く適用されています。削岩バケットは、主に土、砂、石、その他の材料の採掘に使用される回転ドリルの重要な付属品です。回転ドリルでバケットを使用する詳細な手順は、参考として以下に添付されています。

準備

機器の検査: 作業を開始する前に、エンジン、油圧システム、操作システムを含むがこれらに限定されない回転掘削リグの完全な検査を実施し、すべてのコンポーネントが正常に動作し、損傷がないことを確認する必要があります。
掘削バケットの取り付け：建設のニーズに応じて適切なタイプを選択し、ドリルパイプの底に正しく取り付けて、接続がしっかりしていて動きがないことを確認します。

装置の起動

ロータリー掘削装置の始動: 操作手順に従って装置を始動し、エンジンが安定して回転した後、ドリルパイプを地面に下げます。
位置調整: 建設設計に従って、キャブ内のコントロールを使用してロータリードリルの位置を掘削ポイントに合わせて調整します。

掘削作業

掘削: 回転ドリル制御システムを操作し、掘削バケットを備えたドリルパイプをゆっくりと土壌層に下げます。
回転による掘削：ドリルビットが地面に接触すると、回転機構を作動させて浚渫船を回転させ、同時にドリルパイプを押して掘削します。掘削バケットの螺旋状の刃が土や石を拾い上げてバスケットに入れます。
上昇: 掘削バケットが材料でいっぱいになったら、回転を停止し、ドリルパイプを上昇させて掘削バケットを地面から持ち上げます。

材料の降ろし

掘削バケットのドアを開ける: 掘削バケットが地面から安全な高さまで上昇したら、制御装置を使用してドアを開け、材料を降ろします。
掘削バケットの扉を閉める：材料が完全に搬出されたことを確認したら、扉を閉めて次の掘削に備えます。

作業の繰り返し工事の必要に応じて、掘削作業が完了するまで上記の手順を繰り返します。プロセス全体を通じて、オペレーターは装置の動作状況に継続的に注意を払い、発生する可能性のある問題をタイムリーに検出して解決する必要があります。

要約すると、ロータリー掘削バケットの使用手順は厳密かつ効率的であり、工事の成功と機器の安全な操作を確保するために、オペレーターは専門的な知識とスキルを持ち、安全操作規則に厳密に従う必要があります。

掘削における回転ドリルとは何ですか?

掘削における「回転ドリル」とは、回転するドリルビットを使用して土壌、岩石、またはその他の材料を貫通するタイプの掘削機を指します。このタイプの掘削は、建設、鉱業、石油およびガス探査などのさまざまな業界で広く使用されています。回転式掘削リグの主なコンポーネントとプロセスは次のとおりです。

ドリルビット: 材料に切り込むドリルストリングの端にある切削工具。
ドリルパイプ: リグからドリルビットに回転力を伝達する一連の接続された金属パイプ。
ドリルカラー: ドリルパイプの下にあるより重くて厚いパイプで、ドリルビットに重量と安定性をもたらします。
回転テーブル: ドリルパイプとドリルビットを回転させるリグのコンポーネント。
ケリー：回転テーブルを貫通し、テーブルからドリルストリングにトルクを伝達する角形または六角形のパイプ。
ドローワークス：ドリルストリングを上下させる昇降機構。
マッドポンプ: 掘削泥を穴に循環させて地表に戻すポンプ。ビットを冷却し、切りくずを地表に運び、坑井内の圧力を維持するのに役立ちます。
スイベル: 泥水循環システムへの接続を維持しながらドリルストリングを回転させる装置。

回転式掘削リグの一般的な動作方法は次のとおりです。

リグは、意図した掘削位置の上にセットアップされます。
ドリルビットは、リグに接続されているドリルストリングの底部に取り付けられています。
回転テーブルまたはトップドライブ (リグの上部にあるモーター) がドリルストリングを回転させ、ドリルビットが回転して地面に穴をあけます。
掘削泥はドリルストリングの中心からポンプで汲み出され、ドリルビットを通って排出されます。泥は切りくずを穴から洗い流し、坑井の安定化に役立ちます。

掘削が進むにつれて、ドリルパイプの追加セクションが追加されてドリルストリングが延長されます。
所望の深さに達するか、穴が完成したら、ドリルストリングを穴から取り外し、必要なケーシングまたはライニングを取り付けることができます。
回転掘削は効率的であり、さまざまな地質条件で使用できるため、掘削業界で多用途で広く使用されている方法です。

ロータリードリルとパーカッションドリルの違いは何ですか?

回転掘削と打撃掘削は、掘削業界で地面に穴を開けるために使用される 2 つの異なる方法です。 2 つの手法の主な違いは次のとおりです。

ロータリードリリング:

機構: 回転ドリリングでは、ドリルストリングの端にあるドリルビットを回転させて、地面の材料を切断します。ビットの回転により材料が粉砕され、掘削液 (泥) または機械的手段によって除去されます。

ビットタイプ: 回転掘削で使用されるドリルビットは通常、岩石を研削して破砕するように設計された刃先を備えたフライス歯または多結晶ダイヤモンドコンパクト (PDC) ビットです。

応用: ロータリー掘削は、石油およびガスの探査、建設、井戸の掘削で一般的に使用されます。幅広い種類の土壌や岩石に効果的です。

スピード: ロータリー掘削は、ビットが回転しながら材料を継続的に除去するため、一般にパーカッション掘削よりも高速です。特に硬い岩層ではそうです。

正確さ: この方法は、連続回転とビットの方向制御機能により、より正確で真っ直ぐな穴を提供できます。

掘削液: 回転掘削では、通常、ビットを潤滑し、切りくずを運び出し、坑井の安定性を維持するために掘削泥を使用する必要があります。

パーカッションドリリング (インパクトドリリングとも呼ばれます):

機構: パーカッション穴あけでは、重い穴あけ工具 (ドリルビットやハンマーなど) を穴の底に上げたり落としたりして、繰り返しの衝撃によって材料を粉砕します。

ビットタイプ: パーカッション穴あけで使用されるドリルビットは、多くの場合鈍くて重いもので、材料を切断するのではなく、衝撃力を与えるように設計されています。

応用: パーカッション掘削は、粘土、緩い砂、または浅い掘削作業などの柔らかい地層でより一般的に使用されます。硬い岩層では効果が低くなります。

スピード: パーカッション掘削は、連続的な切断ではなく衝撃力に依存して材料を破壊するため、特に硬い岩石の場合、回転掘削よりも遅くなる可能性があります。

正確さ: 衝撃動作の性質上、パーカッションドリルで作成した穴は、回転ドリルで作成した穴ほど真っ直ぐまたは正確ではない場合があります。

掘削液: パーカッション掘削では、特に浅い地層や安定性の低い地層では、必ずしも泥の掘削が必要なわけではありませんが、瓦礫を洗い流すために使用することはできます。

要約すると、回転ドリルと打撃ドリルの主な違いは、穴あけ動作の実行方法にあります。回転ドリルは連続回転によって材料を切断しますが、打撃ドリルは繰り返しの衝撃によって材料を破壊します。 2 つの方法のどちらを選択するかは、地質学的条件、穴の望ましい深さと直径、および特定の掘削作業に必要な効率によって異なります。

回転式掘削装置はどのくらいの深さまで掘削できますか?

回転掘削リグが到達できる深さは、リグの設計と機能、地質学的条件、掘削作業の目的など、いくつかの要因によって異なります。以下に一般的なガイドラインをいくつか示します。

浅い穴あけ: 建物の基礎や井戸などの浅い掘削作業の場合、回転式掘削リグは通常、数十メートルの深さ、多くの場合最大約 150 メートル (492 フィート) の深さまで掘削できます。

中深さの穴あけ: 一部の採掘作業やより深い井戸などの中深度の用途では、リグは約 150 ～ 600 メートル (492 ～ 1,969 フィート) の範囲の深さまで掘削できます。

深穴加工: 石油やガスの探査や特定の種類の採掘の場合、ロータリー掘削リグはさらに深い深さまで掘削でき、多くの場合、1000〜5000メートル（3,281〜16,404フィート）以上に達します。。一部の高度なリグは、深さが 10,{9}} メートル（32,808 フィート）を超える場合もあります。

超深穴加工: 超深部の石油やガスの探査などの特殊な場合、特定のリグは 12,{2}} メートル (39,370 フィート) を超える非常に深い深さまで掘削できるように設計されています。ただし、そのような深さはまれであり、高度に専門化された機器と技術が必要です。

次の要因により、穴あけ深さが制限されます。

リグ容量: 巻き上げシステムの強度、回転テーブルまたはトップドライブのトルク、掘削泥を循環させるためのポンプ容量を含むリグのサイズと出力はすべて、リグが掘削できる深さを制限します。

ドリルストリングの設計: ドリルパイプやドリルカラーを含むドリルストリングの長さと強度は、より深いところで受ける力に十分耐えられるものでなければなりません。

地質条件: 岩石や土壌の種類、地下水、天然ガス、高温高圧の存在は、掘削プロセスと達成可能な最大深さに影響を与える可能性があります。

経済的考慮事項: 掘削コストは深さに応じて大幅に増加するため、多くの場合、経済的要因によって掘削作業の実際的な制限が決まります。

技術的な制限：現在の技術には限界があり、一定の深さを超えて掘削するには、機器の設計と掘削技術に新たな革新が必要になる可能性があります。

掘削深さが深くなるにつれて、作業に関連する課題とコストも増加し、複雑でリソースを大量に消費する作業になることに注意することが重要です。
